안녕하세요
손반장 정비이야기입니다
오늘은  08년식  메가트럭  배기브레이크
오작동으로 배선 수리 합니다.


전화가 옵니다

반장님
액셀을 밟으면
시꺼먼 매연이 나오면서
차가  나가지   않는다고
어떻게  해야 되겠습니까.????


배기브레이크 쪽에
문제가  있는 것  같습니다.
에어  실린더가 리턴을  못 하고
배기라인을  막고 있는 것
같습니다.

일단 탑을   들고
배기 셔터를  확인을
해  보심이 맞을 것입니다.

20분 정도  지난 후
다시  ☎️ 옵니다

그래도  똑같은 증상으로 이라고 합니다.

그래서 화상통화를   해보니
배기브레이크가  아닌
EGR로드를  풀어서  움직이지
못 하게  옷걸이  철사로  묶어
놓으셨네요.

사장님  그게  아닙니다

난 이게  배기 브레이크 알았다면서

사장님 일단
그 밑에  배기 브레이크가
있으니  휴대폰을  비쳐보라고
하니  배기  브레이크 에어실린더는
리턴이  되어  있습니다.

사장님
일단  배터리다이
옆쪽에  보시면  에어호스 두 개가
꼽혀  있는  배기브레이크 솔밸브가
있으니  솔밸브짹을    빼내고 오시라고
이야기하고  전화를 끊습니다

한 시간 정도  있으니
배기브레이크가   오작동을   일으키는지
틱이   퍽   틱이 퍽     배기 솔밸브가
작동하는 소리를 내면서
차가  사업장에 입고가 되었습니다.

기사님이 내리면서
이게  무슨 일이고
식겁  했다면서
오후 배송을  가다가
다시  짐을 다른 차에  옮기고
왔다고  차가  가지를
않으니  갈 수가  있어야지.

탑을 들고  보니
배기 실린더로  들어가는 에어호스를
바이스 플라이로  집어  놓으셨네요

배기브레이크가  지 맘대로
작동을  하고 있다고
켜지도  않았는데
배기브레이크 작동등  들어오면서
차가   가지를  않는다고 합니다


일단  스캐너로 확인해보니
EGR 쪽  코드와
배기브레이크 접지 단락코드  있습니다.
EGR코드는   잘 못 만져서 뜬것 같읍니다
스캐너로 배기브레이크 스위치를 확인하니
on/off가   잘 됩니다

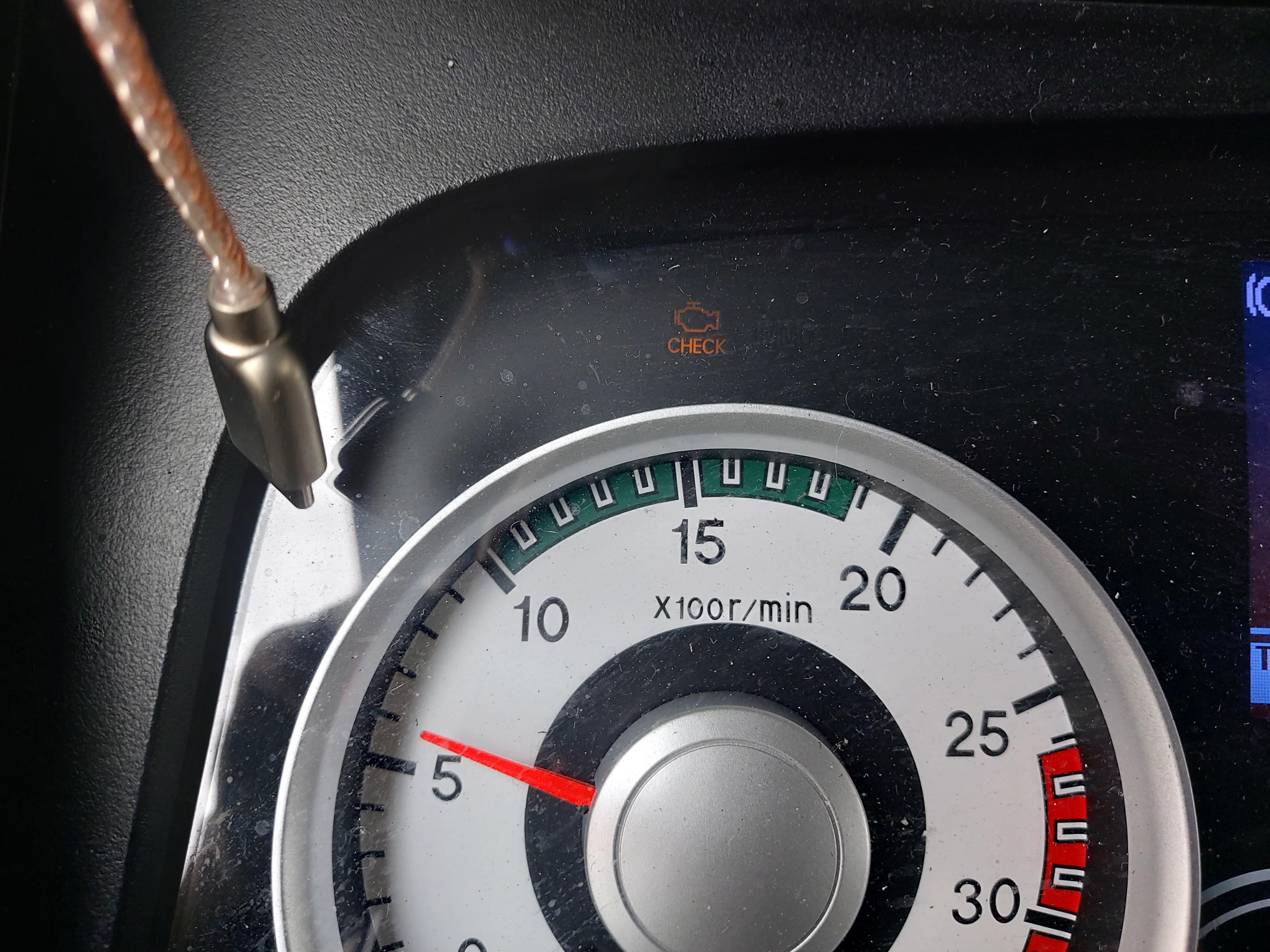

일단 차를 살짝만 움직이니
배기 작동등  들어옵니다.

브레이크 연동 배기브레이크 스위치도
꺼져 있고   혹시나   연동브레이크센서
짹을  빼내도  똑같습니다.

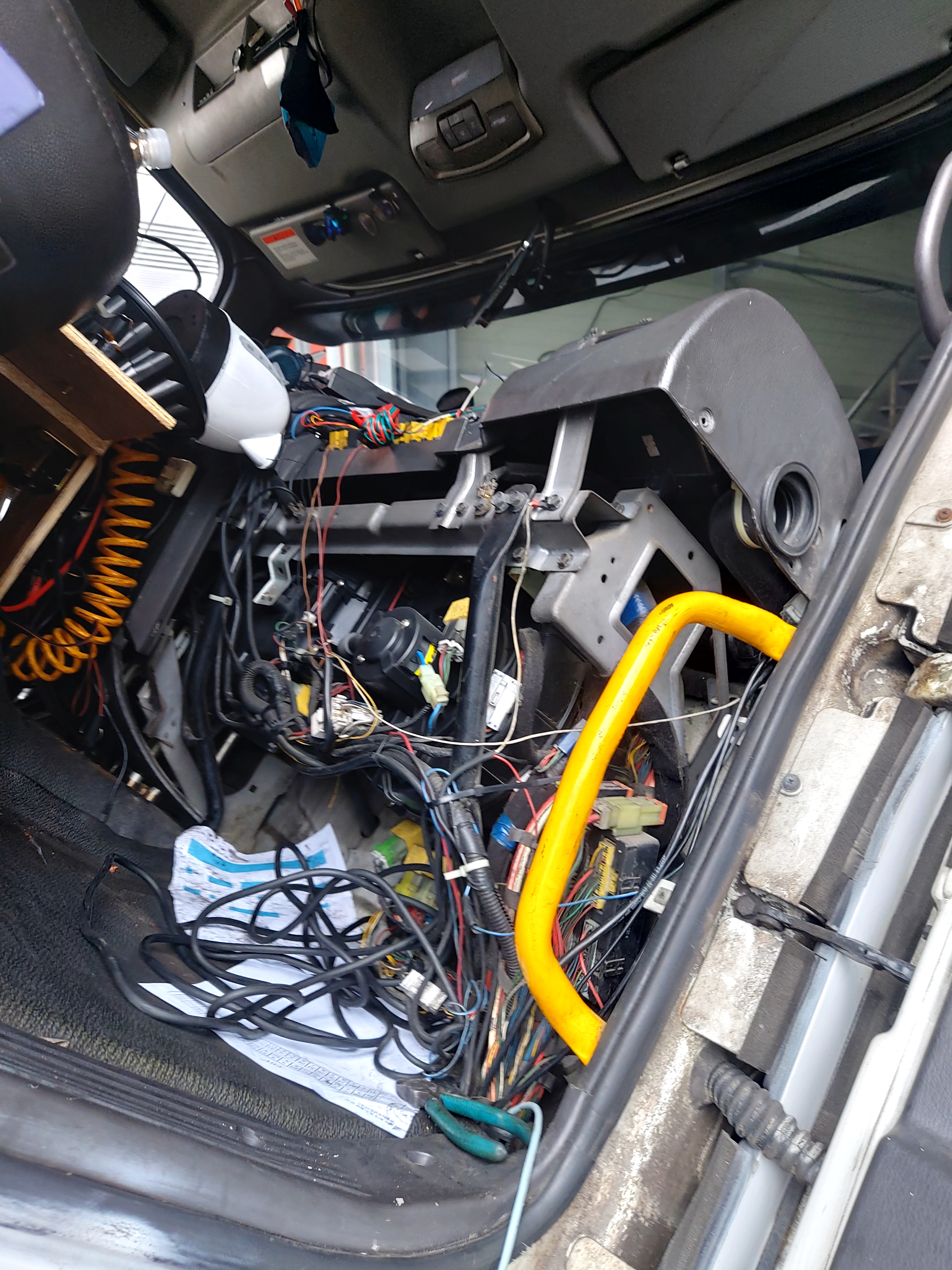

혹시나 탑 밑에 배선 뭉치를
흔들어보니  배기 작동등이
사라집니다.

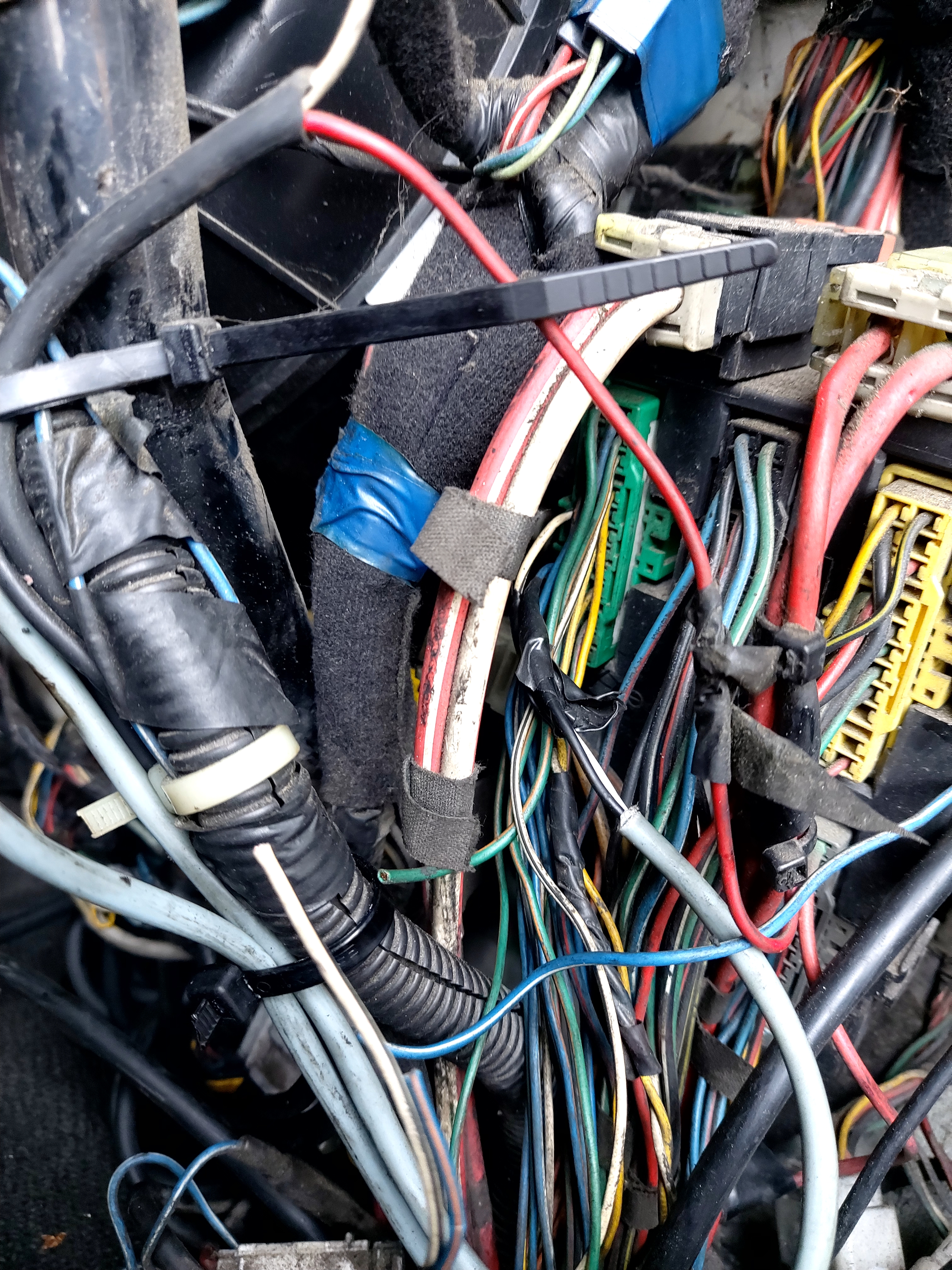

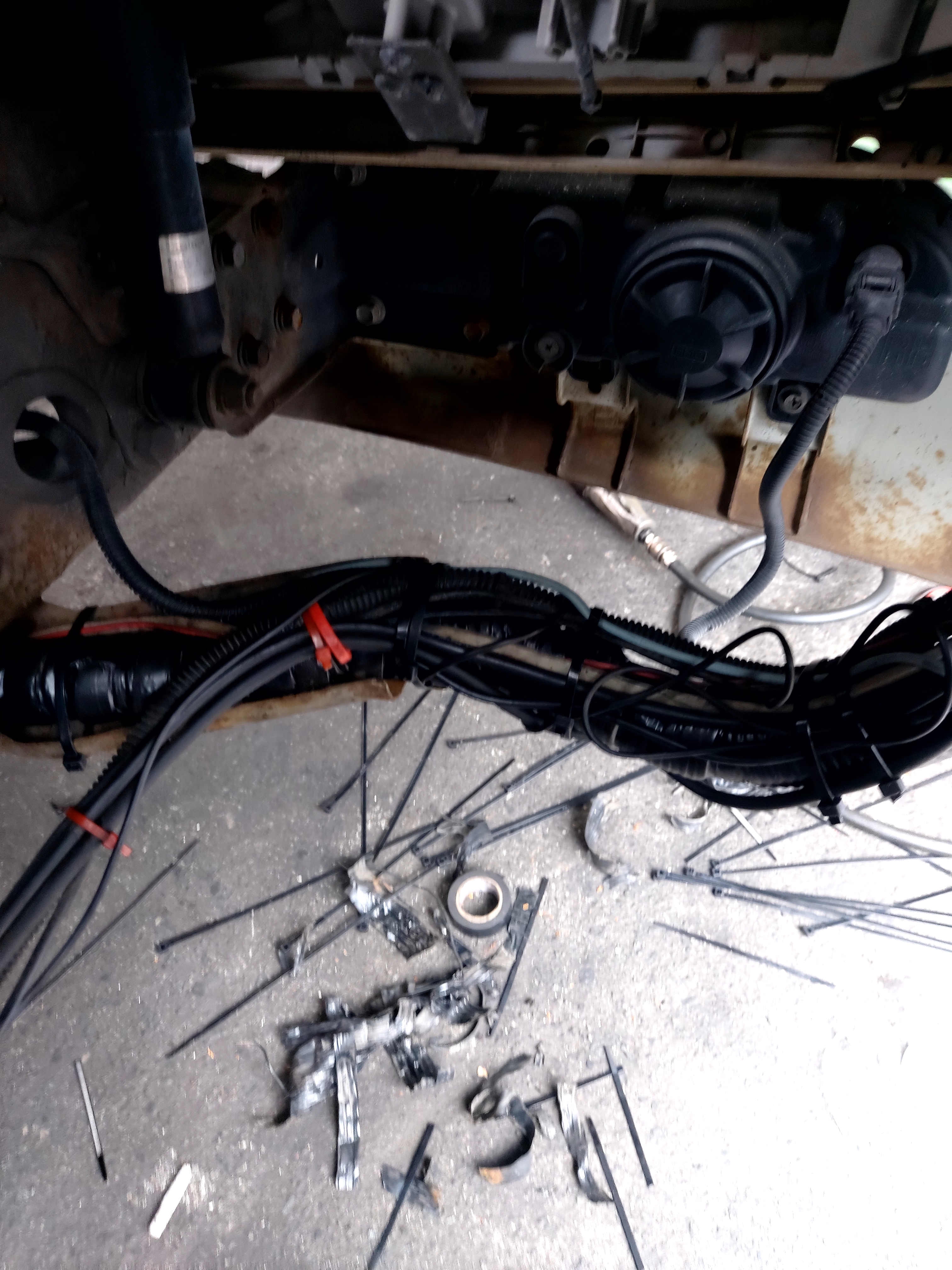

배선을  까봅니다.

배산을  까보아도  별다른 게
없습니다. 다시  테이핑을 하였습니다.

방법이 없네요

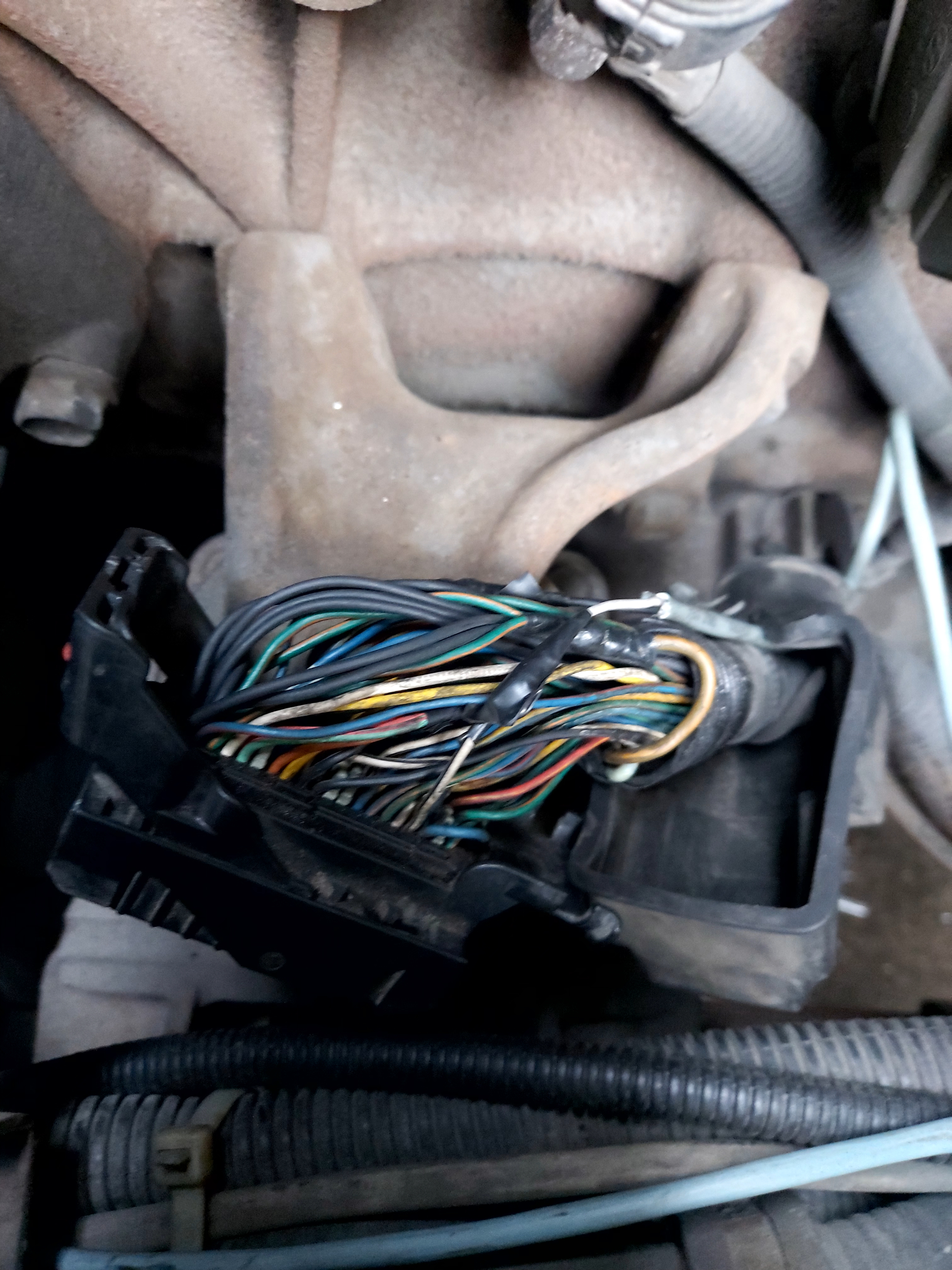

배기브레이크릴레이 ECU접지  (흰색/블랙) 배선하고
배기브레이크레버 신호선(연두색/핑크)
이렇게  두 가닥만

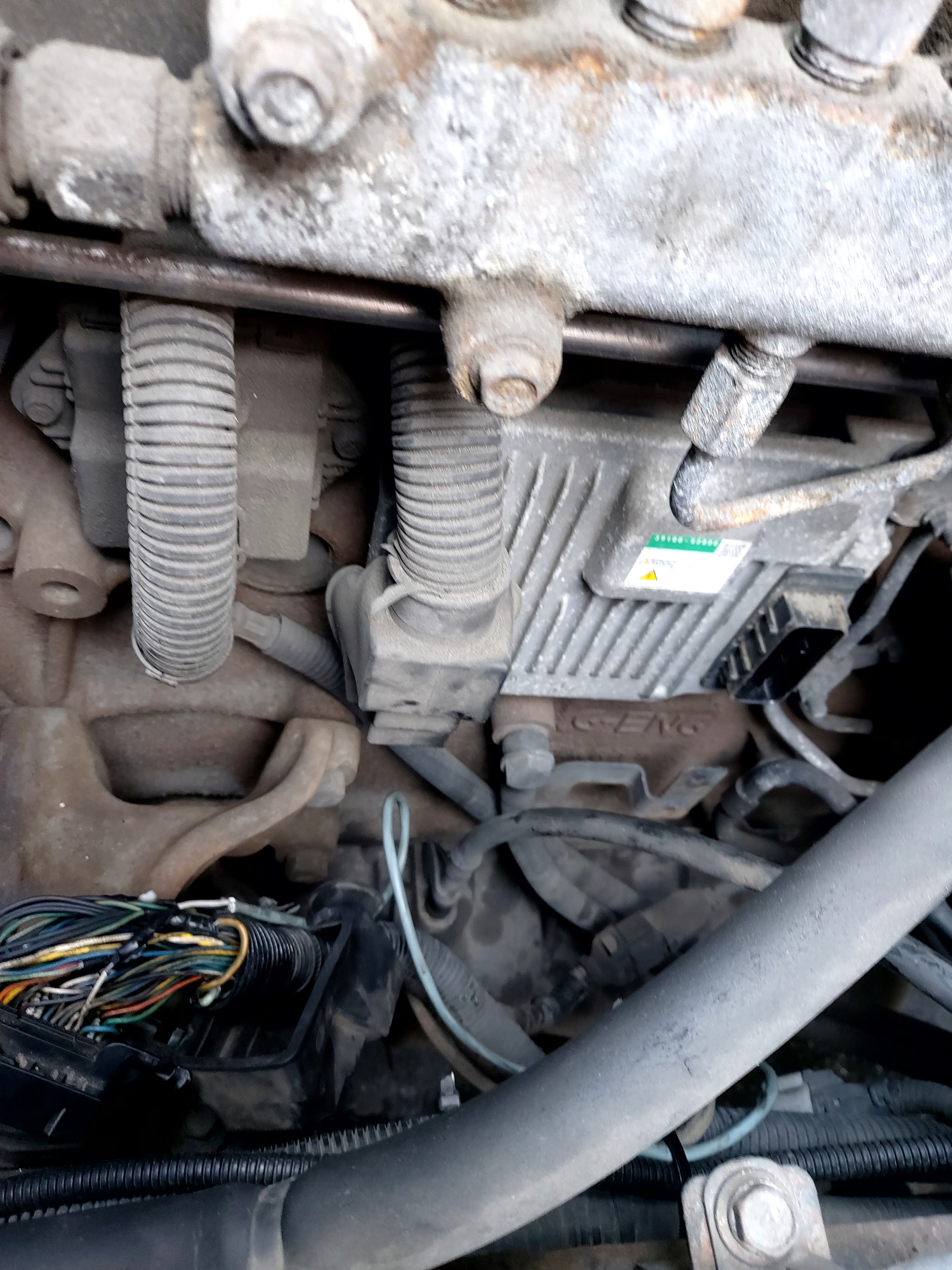

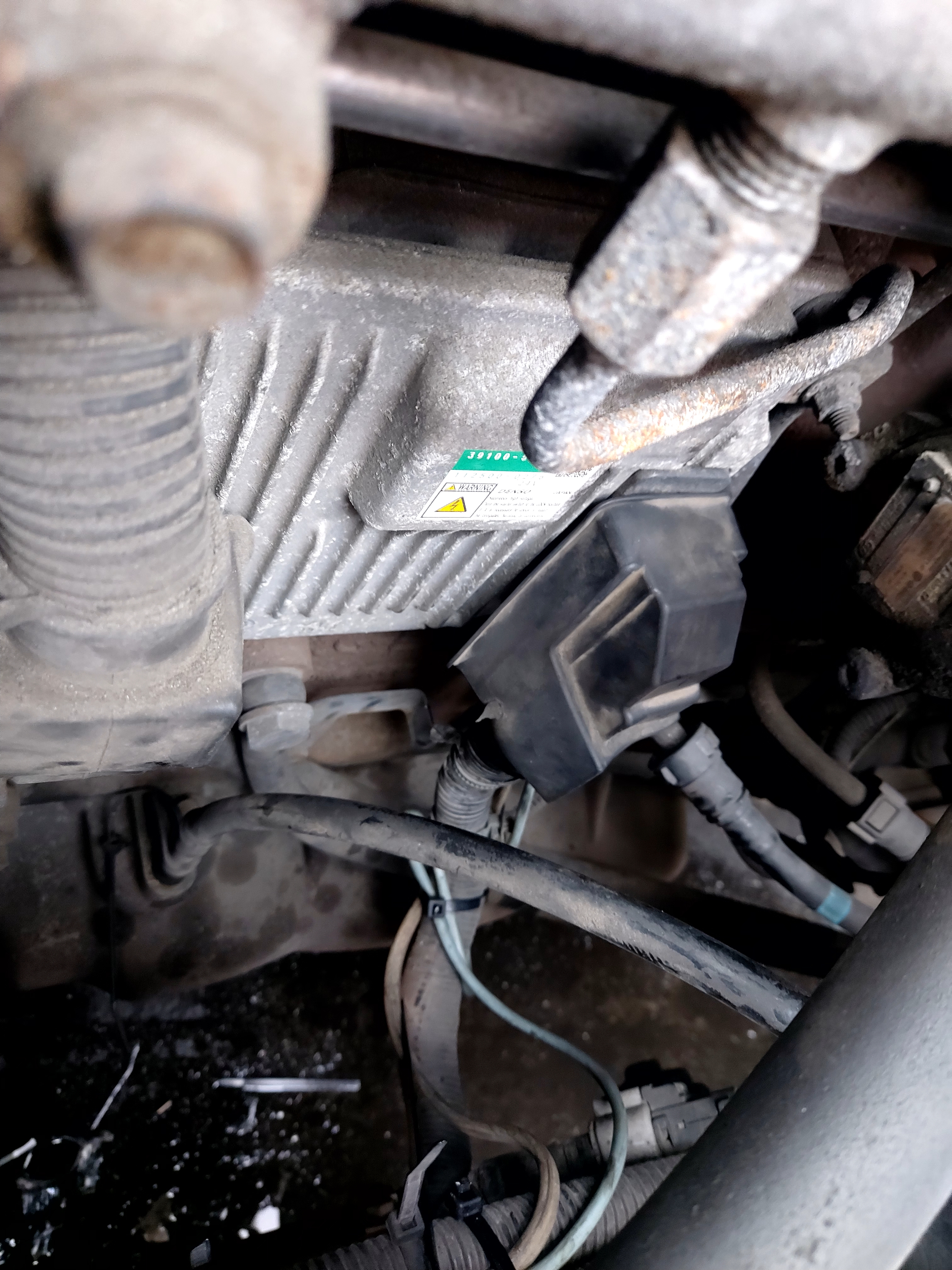

새로 ECU까지    연결을 합니다.

작업 마무리 하고
기사님에게  물류센터에  들어가기 전에
배기브레이크  테스트   해보고
☎️ 주세요.

30 분 정도 있으니
☎️ 가 옵니다
반장님  잘 되는데요
배기브레이크  작동을  잘합니다
연동 배기스위치도
작동 잘 되고 있습니다
일단  써보고  연락드리겠습니다


아직  전화가  없네요.
